Las abrazaderas de tensión constante están diseñadas para mantener una sujeción más estable cuando una manguera experimenta pequeñas variaciones de diámetro durante los ciclos de calentamiento y enfriamiento. A diferencia de una abrazadera de apriete completamente estático, incorporan un sistema de resorte que permite acompañar esos cambios.
Esta característica resulta especialmente interesante en conexiones sometidas a variaciones de temperatura, vibraciones y condiciones de trabajo exigentes, como determinadas aplicaciones automotrices e industriales.
¿Qué es una abrazadera de tensión constante?
Una abrazadera de tensión constante es un sistema de sujeción para mangueras y conexiones que incorpora un elemento elástico, generalmente un resorte, dentro de su mecanismo de ajuste.
Su función es permitir que la fuerza de sujeción se adapte a pequeñas variaciones dimensionales que pueden producirse durante el funcionamiento del sistema. Cuando la manguera se expande o se contrae por efecto de la temperatura, el mecanismo elástico puede acompañar parte de ese movimiento y contribuir a mantener una presión de sujeción más estable.
Por este motivo, este tipo de abrazadera puede resultar especialmente útil en conexiones donde existen ciclos térmicos y donde la estabilidad de la sujeción es un factor importante.
¿Qué significa “tensión constante”?
El concepto de tensión constante hace referencia a la capacidad del mecanismo elástico para compensar pequeñas variaciones de diámetro de la conexión.
Durante un ciclo térmico, la manguera puede modificar ligeramente sus dimensiones. El resorte permite que el sistema tenga cierto margen de movimiento en lugar de comportarse como una unión completamente rígida.
De esta manera, la abrazadera puede acompañar los cambios de expansión y contracción de la manguera manteniendo una sujeción más estable.
¿Qué diferencia hay entre una abrazadera convencional y una de tensión constante?
La principal diferencia está en el mecanismo de compensación. En una abrazadera convencional de apriete estático, una vez realizado el ajuste, la posición del conjunto permanece esencialmente fija. En una abrazadera de tensión constante, el resorte introduce un componente elástico que permite acompañar determinadas variaciones dimensionales de la conexión.
Esto cobra importancia especialmente cuando la manguera está expuesta a ciclos repetidos de calentamiento y enfriamiento. La investigación técnica del producto analiza precisamente la relación entre estos ciclos, el comportamiento de los elastómeros y la necesidad de mantener una sujeción estable.

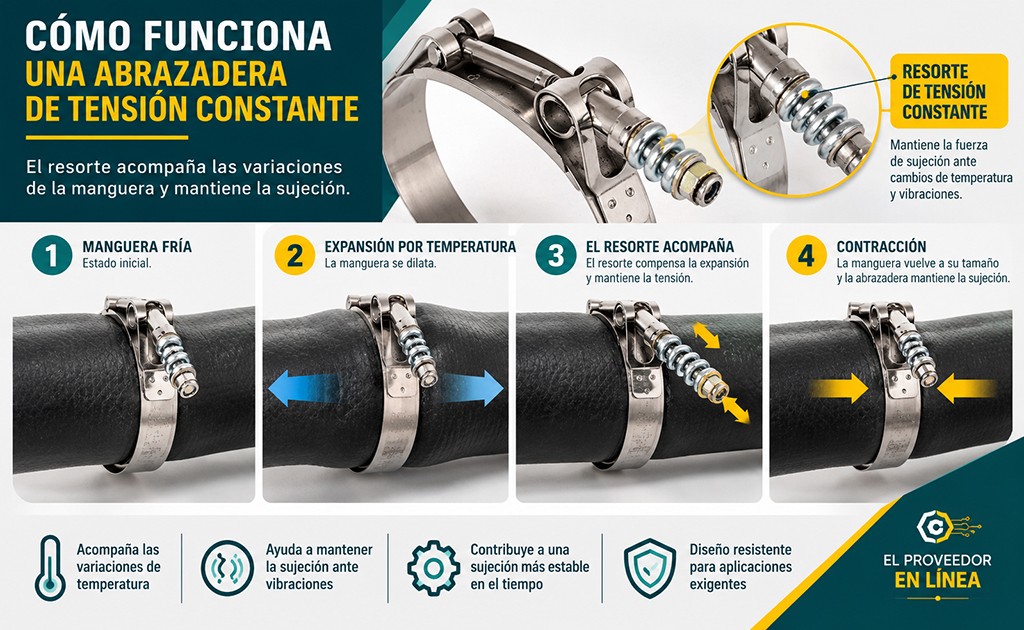

¿Cómo funciona una abrazadera con resorte?
El funcionamiento de una abrazadera con resorte se basa en incorporar un elemento elástico al mecanismo de ajuste. Al realizar el apriete inicial, el resorte queda sometido a una determinada carga y puede acompañar pequeñas variaciones dimensionales de la conexión durante el funcionamiento.
Cuando la temperatura aumenta, la manguera puede expandirse. En lugar de que toda la variación quede limitada por una unión completamente rígida, el mecanismo elástico permite cierto desplazamiento y acompaña esa expansión.
Cuando la temperatura disminuye y la manguera vuelve a contraerse, el resorte libera parte de la energía elástica almacenada y acompaña nuevamente el movimiento del conjunto. De esta forma, el sistema busca mantener una presión de sujeción más estable durante los ciclos térmicos.
El papel del resorte en la sujeción
El resorte es el elemento que diferencia este sistema de una abrazadera de apriete estático. Su función es aportar elasticidad al mecanismo de sujeción para que pueda acompañar pequeñas variaciones de diámetro de la manguera.
Esta capacidad de compensación resulta especialmente relevante cuando la conexión está sometida a ciclos repetidos de temperatura. La investigación técnica describe este comportamiento como una compensación entre la expansión de la manguera y la contracción posterior durante el enfriamiento.
¿Qué ocurre durante la expansión y contracción de la manguera?
Durante el calentamiento, la manguera puede aumentar ligeramente su diámetro. El resorte permite que el mecanismo de la abrazadera acompañe parte de esa expansión.
Durante el enfriamiento, la manguera puede contraerse nuevamente. En este caso, la elasticidad del sistema permite que la abrazadera acompañe esa reducción dimensional y mantenga una sujeción más estable.
Este comportamiento es especialmente relevante en conexiones que experimentan ciclos térmicos repetidos, como determinadas mangueras utilizadas en sistemas automotrices y equipos sometidos a cambios de temperatura.
¿Por qué es importante en sistemas con variaciones de temperatura?
Las mangueras y otros componentes elastoméricos pueden modificar sus dimensiones cuando cambia la temperatura. Además, con el tiempo pueden producirse fenómenos de deformación y asentamiento del material bajo compresión.
La investigación técnica analiza estos fenómenos, conocidos como cold flow y compression set, y explica cómo los ciclos térmicos pueden influir en el comportamiento de una unión entre una manguera y un racor.
¿Qué ventajas tiene una abrazadera de tensión constante?
La principal ventaja de una abrazadera de tensión constante es que incorpora un mecanismo elástico capaz de acompañar pequeñas variaciones de diámetro durante el funcionamiento de la conexión. Esto puede ser especialmente útil cuando la manguera está expuesta a cambios de temperatura, vibraciones o condiciones de trabajo exigentes.
Entre las principales características y ventajas de este sistema se encuentran:
• Compensación de pequeñas variaciones de diámetro: el sistema de resorte permite acompañar cambios dimensionales de la manguera.
• Sujeción más estable durante los ciclos térmicos: el mecanismo puede adaptarse a los procesos de expansión y contracción.
• Banda ancha de 20 mm: proporciona una superficie de contacto amplia sobre la manguera.
• Bordes redondeados: el diseño de los bordes del fleje hacia el exterior ayuda a reducir el riesgo de dañar la superficie de la manguera.
• Acero inoxidable AISI 304: la construcción en este material ofrece resistencia a la oxidación y la corrosión.
• Diseño según DIN 3017: corresponde a las especificaciones indicadas para esta familia de abrazaderas.

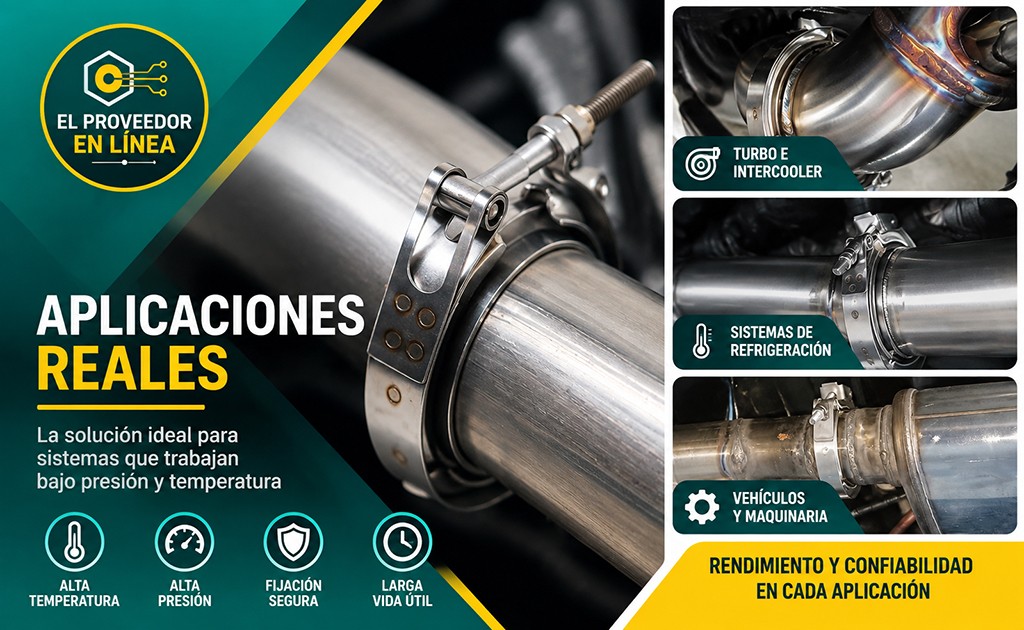

Abrazaderas de tensión constante para aplicaciones automotrices
Las abrazaderas de tensión constante pueden utilizarse en distintas conexiones automotrices donde las mangueras están sometidas a variaciones de temperatura, vibraciones y condiciones de trabajo exigentes.
Su sistema de resorte resulta especialmente interesante en conexiones donde se producen ciclos repetidos de calentamiento y enfriamiento, ya que permite acompañar pequeñas variaciones de diámetro de la manguera y contribuir a mantener una sujeción más estable.
Entre las aplicaciones donde puede utilizarse este tipo de abrazadera se encuentran las conexiones de turbo, intercooler, sistemas de refrigeración y otros conductos de vehículos y maquinaria.
Uso en mangueras de turbo e intercooler
En los sistemas de turbo e intercooler, las mangueras y conductos pueden estar expuestos a variaciones importantes de temperatura y presión durante el funcionamiento del motor. En estas conexiones, una sujeción estable es fundamental para mantener correctamente unidos la manguera y el racor.
Las abrazaderas de tensión constante están especialmente orientadas a este tipo de aplicaciones, donde el sistema de sujeción debe acompañar las variaciones dimensionales producidas por los ciclos térmicos.
Uso en sistemas de refrigeración
Las abrazaderas de tensión constante también pueden utilizarse en conexiones de sistemas de refrigeración donde las mangueras están expuestas a variaciones de temperatura durante el funcionamiento.
En estos sistemas, los cambios de temperatura pueden producir pequeñas variaciones dimensionales en los materiales de la conexión. El mecanismo de resorte permite acompañar parte de estos movimientos y mantener una sujeción más estable alrededor de la manguera.
Por sus características de construcción, las abrazaderas de acero inoxidable AISI 304 pueden resultar adecuadas para instalaciones donde se requiere resistencia frente a la humedad y condiciones ambientales exigentes.
Uso en motores, vehículos comerciales y maquinaria
Este tipo de abrazadera también puede emplearse en determinadas conexiones de motores, vehículos comerciales y maquinaria donde las mangueras y conductos están sometidos a vibraciones y variaciones de temperatura.
La investigación técnica contempla aplicaciones que abarcan desde vehículos y sistemas de sobrealimentación hasta maquinaria pesada y determinadas instalaciones industriales. La elección de la medida debe realizarse siempre de acuerdo con el diámetro exterior real de la conexión y las características específicas de la aplicación.
¿Por qué elegir acero inoxidable AISI 304?
El acero inoxidable AISI 304 es un material utilizado en abrazaderas destinadas a aplicaciones donde se requiere buena resistencia frente a la oxidación y la corrosión. En una abrazadera de tensión constante, esta característica se combina con el mecanismo de resorte para ofrecer una solución adecuada para conexiones expuestas a humedad y condiciones de trabajo exigentes.
Resistencia a la oxidación y corrosión
La construcción en acero inoxidable AISI 304 proporciona una buena resistencia frente a la oxidación y la corrosión en una amplia variedad de ambientes.
Esta característica resulta especialmente importante cuando la abrazadera está expuesta a humedad, cambios de temperatura o condiciones ambientales que pueden favorecer el deterioro de materiales menos resistentes a la corrosión.
Aplicaciones en ambientes exigentes
Las abrazaderas fabricadas completamente en AISI 304 pueden utilizarse en diferentes entornos donde se requiere resistencia y durabilidad del sistema de sujeción.
Entre las aplicaciones contempladas para este tipo de construcción se encuentran determinadas instalaciones de la industria química, agroindustria, industria frigorífica, sector marítimo, industria alimenticia y otras aplicaciones donde la conexión puede estar expuesta a agentes corrosivos.
