¿Qué es una abrazadera de banda estampada?
Una abrazadera de banda estampada es un sistema de sujeción utilizado principalmente para fijar mangueras, tubos y conductos a conexiones, ayudando a mantener una unión firme y estable.
Su característica principal es que la banda metálica tiene el dentado formado mediante estampado o deformación del material, en lugar de contar con perforaciones que atraviesen completamente el fleje. De esta manera, la cara interna de la banda se mantiene lisa, una característica especialmente importante al trabajar con mangueras.
Este tipo de abrazadera utiliza un mecanismo de tornillo sin fin, que permite ajustar el diámetro de la banda según la medida exterior de la manguera o conducto.
Las abrazaderas de banda estampada se utilizan en diferentes aplicaciones de mantenimiento, instalaciones, automoción, maquinaria, industria, agricultura, refrigeración, riego y conexiones de mangueras, dependiendo del ancho, material y rango de diámetro seleccionado.
¿Cómo funciona una abrazadera de banda estampada?
El funcionamiento es sencillo. Al girar el tornillo, el mecanismo desplaza la banda y modifica el diámetro de la abrazadera, permitiendo ajustar la sujeción alrededor de la manguera o conducto.
El ajuste se realiza de forma mecánica mediante el tornillo y queda establecido en la posición seleccionada durante la instalación.
Para elegir correctamente una abrazadera de banda estampada es importante considerar el diámetro exterior real de la manguera una vez instalada, además del ancho de banda, el material y las condiciones de trabajo.

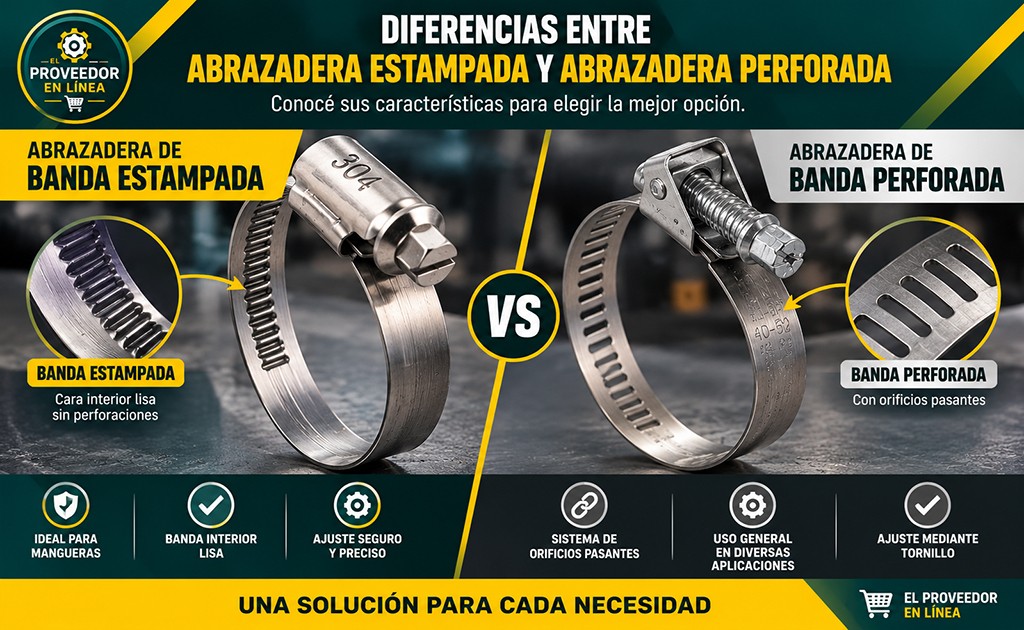

¿Qué diferencia hay entre una abrazadera estampada y una perforada?
La principal diferencia está en la forma en que se construye la banda metálica.
En una abrazadera de banda perforada, el fleje presenta perforaciones que forman el sistema de alojamiento para el mecanismo de ajuste. En cambio, en una abrazadera de banda estampada, los dientes se forman mediante deformación o estampado del material.
Esta diferencia constructiva modifica el contacto entre la abrazadera y la manguera y es uno de los principales aspectos a tener en cuenta al seleccionar este tipo de producto.
Abrazadera de banda perforada
La banda perforada tiene orificios que atraviesan el material. Estos orificios permiten el funcionamiento del mecanismo de ajuste, pero generan una superficie interior diferente a la de una banda estampada.
Abrazadera de banda estampada
En la banda estampada, el dentado se genera mediante el conformado del propio material.
Una de sus características es que la superficie interior de la banda permanece lisa, sin los orificios pasantes propios de una banda perforada. Esto puede ser relevante cuando se busca una sujeción adecuada sobre mangueras y conductos.
¿Qué ventajas tiene una abrazadera de banda estampada?
Las abrazaderas de banda estampada ofrecen determinadas características constructivas que pueden resultar convenientes según la aplicación.
Entre ellas se encuentran:
- Banda interior lisa, al no presentar perforaciones pasantes.
- Ajuste mediante tornillo, que permite regular el diámetro de la abrazadera.
- Disponibilidad en diferentes anchos y rangos de diámetro.
- Diferentes alternativas de materiales y terminaciones según las condiciones de trabajo.
- Aplicación en una amplia variedad de mangueras, tubos y conductos.
- Disponibilidad para aplicaciones generales y también para determinados usos industriales, automotrices y de mantenimiento.
La elección adecuada dependerá siempre de las características de la instalación, el diámetro, el material de la manguera, el ambiente y las condiciones de trabajo.

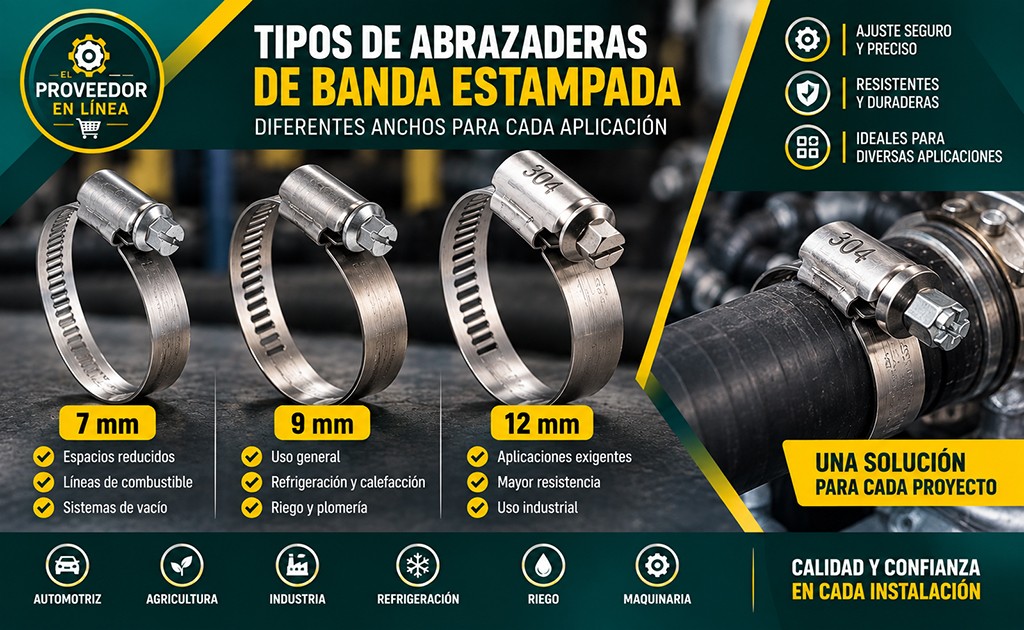

Tipos de abrazaderas de banda estampada según el ancho
El ancho de la banda es uno de los factores que permite diferenciar las distintas familias de abrazaderas.
Entre las medidas habituales se encuentran 7 mm, 9 mm y 12 mm, cada una orientada a diferentes rangos de diámetro y aplicaciones.
Abrazaderas de banda estampada de 7 mm
Las abrazaderas de 7 mm de ancho están orientadas principalmente a aplicaciones de menor diámetro y espacios reducidos.
Pueden encontrarse en aplicaciones como líneas de combustible de motores pequeños, conexiones de vacío, retornos de inyectores, sistemas de lavado de parabrisas e instrumentación.
Dentro de esta familia existen diferentes rangos de diámetro, por lo que la medida debe seleccionarse según el diámetro exterior real de la conexión.
Abrazaderas de banda estampada de 9 mm
Las abrazaderas de 9 mm de ancho forman una de las familias de uso más generalizado.
Se encuentran en diferentes rangos de diámetro, desde medidas pequeñas hasta diámetros mayores, y pueden utilizarse en sistemas de refrigeración, calefacción, determinadas conexiones de combustible, riego, electrodomésticos, instalaciones de plomería y otras aplicaciones generales.
La investigación contempla rangos que van aproximadamente desde 8–16 mm hasta 120–140 mm, dependiendo de la medida específica de la abrazadera.
Abrazaderas de banda estampada de 12 mm
Las abrazaderas de 12 mm de ancho están orientadas a aplicaciones que pueden requerir una banda de mayor ancho y diferentes rangos de diámetro.
Pueden utilizarse en conexiones de admisión, turbo e intercooler, sistemas de aspiración, tuberías conectadas a bombas, ventilación y maquinaria industrial, entre otras aplicaciones.
La familia analizada incluye rangos aproximadamente desde 12–22 mm hasta 210–230 mm, dependiendo de la medida específica.
¿Qué materiales se utilizan en las abrazaderas de banda estampada?
El material de fabricación es un factor importante porque determina, entre otras características, el comportamiento de la abrazadera frente a la corrosión y las condiciones ambientales.
En este tipo de abrazaderas pueden encontrarse diferentes configuraciones identificadas mediante las clasificaciones W1, W2, W3, W4 y W5.
W1
Las abrazaderas W1 utilizan acero al carbono galvanizado.
Es una alternativa orientada a aplicaciones generales donde las condiciones ambientales no requieren el nivel de resistencia a la corrosión de los aceros inoxidables.
W2
En las configuraciones W2, la banda y la carcasa pueden utilizar acero inoxidable AISI 430, mientras que el tornillo puede ser de acero al carbono con recubrimiento.
W3
Las configuraciones W3 combinan diferentes materiales, pudiendo utilizar AISI 430 y AISI 304 en los distintos componentes de la abrazadera.
W4
Las abrazaderas W4 utilizan acero inoxidable AISI 304 en la banda, carcasa y tornillo.
Es una configuración utilizada cuando se busca una mayor resistencia a la corrosión respecto de alternativas fabricadas con acero al carbono.
W5
Las abrazaderas W5 utilizan acero inoxidable AISI 316, una alternativa destinada a ambientes donde se requiere una mayor resistencia a la corrosión.
La elección del material debe realizarse teniendo en cuenta el ambiente, la humedad, la exposición a agentes corrosivos y las condiciones específicas de la instalación.
¿Qué diferencia hay entre DIN 3017 y SAE J1508?
DIN 3017 y SAE J1508 son referencias normativas relacionadas con abrazaderas para mangueras, pero no deben considerarse términos intercambiables.
La norma o especificación asociada a una abrazadera puede involucrar diferentes características de diseño, dimensiones y requisitos.
Por eso, cuando una aplicación requiere cumplir una determinada especificación, es importante verificar cuál es la norma correspondiente al producto y no asumir que todas las abrazaderas con características similares son equivalentes.
La investigación consultada analiza específicamente las diferencias entre DIN 3017 y SAE J1508 como referencias aplicables a este tipo de abrazaderas.
¿Cómo elegir una abrazadera de banda estampada?
Para seleccionar correctamente una abrazadera de banda estampada no alcanza con conocer el diámetro nominal de la manguera. Es necesario considerar diferentes factores de la instalación.
1. Medí el diámetro exterior
El primer paso es medir el diámetro exterior de la manguera o conducto en las condiciones en las que será instalado.
La medida debe permitir que la abrazadera trabaje dentro de su rango de ajuste, evitando seleccionar una medida demasiado grande o demasiado pequeña.
2. Elegí el ancho de banda
Una vez definido el diámetro, hay que considerar el ancho de la banda.
Las opciones de 7 mm, 9 mm y 12 mm permiten cubrir diferentes tipos de aplicaciones y rangos de diámetro.
3. Considerá el material
El material de la abrazadera debe seleccionarse de acuerdo con el ambiente donde será utilizada.
Para instalaciones expuestas a humedad o agentes corrosivos, puede ser necesario recurrir a una alternativa de acero inoxidable, mientras que para aplicaciones generales pueden utilizarse otras configuraciones.
4. Evaluá la temperatura y los ciclos de trabajo
La temperatura de funcionamiento y los cambios térmicos de la instalación también deben tenerse en cuenta.
Es importante evaluar las condiciones reales de trabajo de la manguera y de la abrazadera antes de seleccionar el producto.
5. Considerá el ambiente
No es lo mismo instalar una abrazadera en un ambiente interior y seco que utilizarla en exteriores, zonas húmedas, ambientes industriales o aplicaciones donde existe exposición a agentes corrosivos.
El ambiente de trabajo debe formar parte de la selección del material.
6. Tené en cuenta la vibración y el ajuste
En aplicaciones con vibraciones o exigencias mecánicas, es importante considerar las características de la instalación y realizar un ajuste adecuado.
El montaje debe realizarse respetando las condiciones recomendadas para la abrazadera y evitando un ajuste excesivo que pueda afectar la manguera.
¿En qué industrias se utilizan las abrazaderas de banda estampada?
Las abrazaderas de banda estampada pueden utilizarse en una amplia variedad de aplicaciones donde sea necesario sujetar mangueras, tubos o conductos.
Entre los sectores y usos en los que pueden encontrarse se incluyen:
- Automotriz: sistemas de refrigeración, calefacción, admisión y determinadas líneas de fluidos.
- Agricultura: conexiones de mangueras y sistemas de riego.
- Industria: maquinaria, tuberías, ventilación y diferentes sistemas de conducción.
- Refrigeración: conexiones de mangueras y circuitos auxiliares.
- Neumática: sujeción de determinados tubos y conexiones.
- Riego: unión y fijación de mangueras.
- Maquinaria: conexiones y conductos de diferentes diámetros.
- Aplicaciones marítimas: dependiendo del material y las condiciones ambientales.
La aplicación concreta dependerá del diámetro, ancho, material y condiciones de trabajo de cada instalación.
Errores comunes al elegir una abrazadera de banda estampada
Uno de los errores más frecuentes es seleccionar la abrazadera únicamente por el diámetro nominal de la manguera.
También es habitual no considerar el diámetro exterior real una vez instalada, elegir un rango de ajuste incorrecto o ignorar las condiciones ambientales.
Otros errores frecuentes son:
- Elegir una abrazadera demasiado grande o demasiado pequeña.
- No considerar el ancho de banda necesario.
- No tener en cuenta el material de la abrazadera.
- Ignorar la humedad o exposición a corrosión.
- No considerar la temperatura de funcionamiento.
- Realizar un ajuste excesivo durante la instalación.
- Confundir una abrazadera de banda estampada con una de banda perforada.
Una correcta selección permite adaptar la abrazadera a las características reales de la instalación.
¿Cuándo conviene utilizar una abrazadera de banda estampada?
Una abrazadera de banda estampada puede ser una alternativa adecuada cuando se necesita una sujeción regulable mediante tornillo y se busca una banda cuya superficie interior no tenga las perforaciones pasantes características de una banda perforada.
La disponibilidad de diferentes anchos, materiales y rangos de diámetro permite utilizar este tipo de abrazadera en numerosas aplicaciones.
Para elegir la opción adecuada es importante analizar primero el diámetro exterior de la manguera, el ancho necesario, el material, el ambiente y las condiciones de trabajo.
Preguntas frecuentes sobre abrazaderas de banda estampada
¿Qué es una abrazadera de banda estampada?
Es una abrazadera metálica cuya banda tiene el dentado formado mediante estampado o deformación del material. Se utiliza principalmente para sujetar mangueras, tubos y conductos.
¿Cuál es la diferencia entre una abrazadera estampada y una perforada?
La diferencia principal está en la construcción de la banda. La abrazadera estampada forma el dentado mediante deformación del material y mantiene la cara interior lisa, mientras que la banda perforada presenta orificios pasantes.
¿Qué medidas de ancho tienen las abrazaderas estampadas?
Las familias analizadas incluyen anchos de 7 mm, 9 mm y 12 mm, con diferentes rangos de diámetro según cada modelo.
¿Cómo sé qué medida de abrazadera necesito?
Primero se debe medir el diámetro exterior de la manguera o conducto una vez instalado y luego seleccionar una abrazadera cuyo rango incluya esa medida.
¿Qué significa AISI 304 en una abrazadera?
AISI 304 identifica un tipo de acero inoxidable utilizado en diferentes componentes de la abrazadera. En las configuraciones W4, la banda, carcasa y tornillo son de AISI 304.
¿Qué significa W1, W2, W3, W4 y W5?
Son clasificaciones utilizadas para identificar diferentes combinaciones de materiales en abrazaderas. Pueden involucrar acero al carbono galvanizado, AISI 430, AISI 304 o AISI 316, según la configuración.
¿Las abrazaderas de banda estampada sirven para mangueras?
Sí. Las abrazaderas de banda estampada se utilizan para sujetar diferentes tipos de mangueras y conductos, siempre que el diámetro, material y condiciones de trabajo sean compatibles con la abrazadera seleccionada.
Conclusión
Las abrazaderas de banda estampada son una solución de sujeción regulable para mangueras, tubos y conductos, con diferentes opciones de ancho, diámetro y material.
Su principal característica constructiva es el dentado estampado en la banda, que permite mantener una superficie interior lisa a diferencia de las bandas perforadas.
Para elegir correctamente una abrazadera, es fundamental considerar el diámetro exterior de la manguera instalada, el ancho de banda, el material, la temperatura, el ambiente y las condiciones de trabajo.
Con estos factores definidos, es posible seleccionar una abrazadera de banda estampada adecuada para cada instalación y aplicación.
